Устройство неоновой вывески

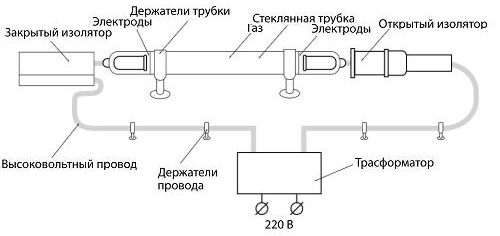

Рассмотрим, что же собой представляет неоновая вывеска. Схематично устройство неоновой вывески можно представить следующим образом:


Таким образом, на схеме видно, что неоновая вывеска - это неоновая лампа (или несколько ламп), подключенная к высоковольтному источнику питания. Неоновая лампа состоит из стеклянной трубки, заполненной газом или смесью газов, и пары электродов припаянных к трубке. Эта лампа с помощью высоковольтных проводов подключена к повышающему электромагнитному трансформатору (или электронному конвертору), который в свою очередь подключен к электросети. Трубка и провод крепятся к поверхности на держателях. Места соединения электродов с проводом закрыты изоляторами - открытыми (справа) или закрытыми (слева).

Кратко рассмотрим каждую составную часть:

1. Стеклянные трубки.

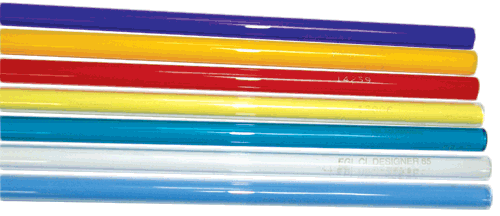

Стеклянные трубки бывают разных диаметров (наиболее распространены диаметры - 8, 10, 12, 15 и 18 мм). Стекло бывает 2-х видов - свинцовое и содовое (бессвинцовое). Со свинцовыми трубками немного удобнее работать при изготовлении вывески. Однако применение свинца в электронных приборах (в том числе в электрических лампах) в ЕС запрещено с 2002 года и стеклянные трубки для неона с свинцом перестают производиться. Те же тенденции наблюдаются и в США. Кроме того, содовое стекло прочнее. То есть, если ударить друг об друга 2 одинаковые трубки, из свинцового и содового стекла, то разобьется свинцовая. Трубки бывают просто прозрачные, прозрачные покрытые люминофором изнутри (наиболее распространенный вариант) и цветные (также с люминофором и без). Цветные трубки изготавливаются только из содового стекла и используются для получения более насыщенного цвета. Однако они значительно дороже.


2. Электроды.

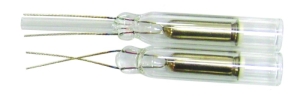

На каждую трубку приходится 1 пара электродов: один - закрытый, другой - открытый. К открытому электроду припаяна трубка (так называемая "штенгельная" трубка) диаметра 5 мм. Через эту трубку в процессе изготовления из детали откачивается воздух и всевозможные примеси и через нее же деталь заполняется газом. После того, как неоновая лампа готова, "штенгельная" трубка отпаивается от электрода.


3. Газ.
Неоновая трубка заполнена инертным газом, либо смесью этих газов. Каждый из газов светится разным цветом:

Газы имеют разную яркость свечения и стоимость. Поэтому в основном используются следующие варианты:

  • Неон с прозрачным стеклом
  • Аргон или К4 (смесь: неона 75%, аргона 25%) с парами ртути с люминофорным стеклом

Пары ртути отличаются тем, что при прохождении через них электрического разряда испускают интенсивное свечение в ультрафиолетовом диапазоне спектра, которое при помощи различных люминофоров преобразовывается практически в любой оттенок видимого света. Подавляющее большинство неоновых вывесок сделано с использованием паров ртути. Однако ртуть крайне ядовитое вещество и обращаться с ней следует крайне осторожно.

4. Электромагнитные трансформаторы.

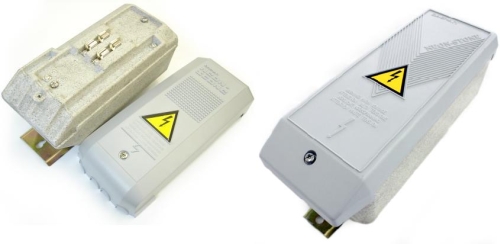

Неоновая лампа работает при высоком напряжении в несколько тысяч вольт. Поэтому трансформатор для неона - повышающий. Современные наиболее популярные трансформаторы имеют "цельный смоляной" корпус. То есть все обмотки залиты компаундом - эпоксидной смолой с наполнителем.

В длину электромагнитный трансформатор достигает тридцати с лишним сантиметров и весит до тринадцати килограмм. Используются эти трансформаторы в основном для наружного применения.

5. Электронные преобразователи (конверторы).

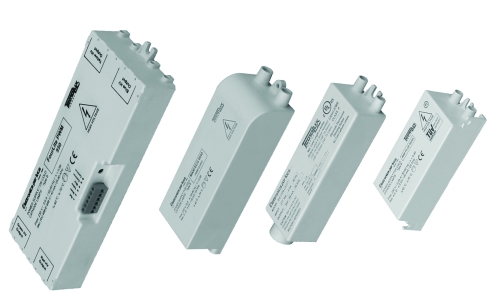

Вместо тяжелого и громоздкого электромагнитного трансформатора часто используются электронные конверторы, также называемые электронными преобразователями или электронными трансформаторами. Выполняют они те же самые функции, однако имеют габариты в несколько раз меньшие и весят несколько сот грамм.

Однако из-за проблем, возникающих при работе вывески с электронными преобразователями при отрицательных температурах, они используются либо внутри помещения, либо в южных регионах.

6. Высоковольтный провод.

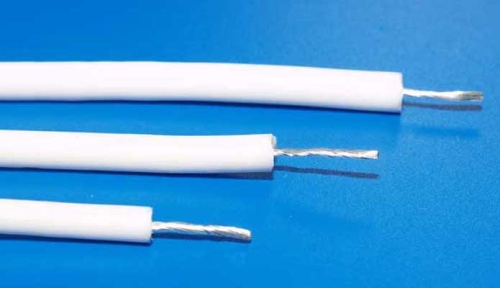

Неоновая вывеска работает при очень высоком напряжении (1-15 кВ), но при очень маленьком токе (25-60 мА). Поэтому провод используется тоже особенный: с маленьким сечением проводника (0,75 кв.мм), но с толстым слоем силиконовой изоляции (диаметр до 8 мм).

7. Изоляторы.
Изоляторы для электродов также сделаны из силикона и бывают двух видов: закрытые и открытые. В России более распространены изоляторы первого типа, на Западе - второго.

           закрытые изоляторы                           открытые изоляторы

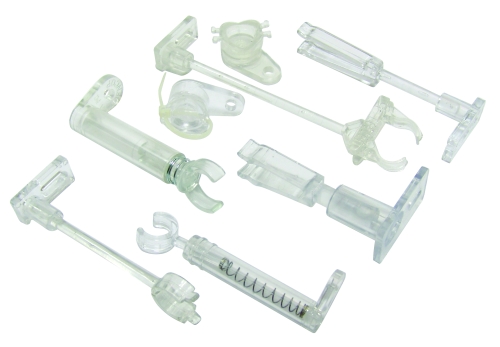

8. Держатели. Стеклянные трубки и провода не должны касаться опорной поверхности из-за опасности пробоя при работе под высоким напряжением, поэтому для их крепления используются держатели. Изготовлены держатели обычно из поликарбоната, стабилизированного к УФ-излучению. Держатели для трубок бывают разных видов:

Для провода обычно используется один вид держателей:


В дальнейшем каждой составной части неоновой вывески будет посвящена отдельная статья.
