Бомбардирование - процесс активирования электродов и удаления загрязнений из неоновой трубки. То же самое, что прожиг [...]
ЗЕНОН - Рекламные Поставки
Статьи

Типичные ошибки в электроустановках

Евгений Авдонин

Время, когда заказчика могла удовлетворить простая "пленочная" вывеска, давно прошло - сегодня рекламные установки становятся все сложнее и эффектнее. Светящиеся, движущиеся, трансформирующиеся конструкции все чаще встречаются на улицах городов. Однако любая сложная рекламная установка мертва без электроэнергии, приводящей ее в действие.

Ни для кого не секрет, что в большинстве случаев электрическая часть рекламной установки (РУ) выполняется силами того же рекламного агентства, которое изготовило саму конструкцию. Как правило, в небольших фирмах нет соответствующего персонала, не ведется почти никакой проектной документации. Поэтому, к сожалению, часто встречаются ситуации, когда РУ выходят из строя из-за грубых ошибок в расчете и монтаже.

Несмотря на существующие законодательные ограничения, рынок рекламы столь широк, что практически не поддается контролю ни со стороны Ростехнадзора, следящего за соблюдением широкого круга требований технической безопасности, включая электробезопасность, ни Госпожнадзора, ведающего вопросами пожарной безопасности. Чаще всего рекламисты сами создают себе (и заказчику) проблемы из-за незнания нормативной базы и недостаточной квалификации персонала. Низкое качество исполнения электротехнической части РУ наряду с неверными конструктивными решениями их несущих конструкций особенно опасны, поскольку могут стать причиной электротравм, пожаров, аномальных режимов работы электрических сетей.

Анализируя многочисленные ошибки, которые наблюдались в различных РУ можно заметить, что в большинстве случаев производственные компании наступают на одни и те же грабли - недочеты при проектировании и монтаже повторяются с завидным постоянством. Трудно сказать, что служит основной их причиной - низкая техническая грамотность или некая инертность мышления. Рассмотрим наиболее характерные просчеты.

Выбор проводов и кабелей

Ошибки в выборе проводников встречаются сплошь и рядом и, наверное, наиболее часты. К сожалению, даже персонал, занятый эксплуатацией электроустановок (ЭУ), порой не знает, как правильно выбрать провод. Выбор типа проводников - задача относительно несложная, нужно лишь хорошо представлять, какими критериями следует руководствоваться, чтобы не увидеть картины, описанной Иваном Ефремовым в "Туманности Андромеды": "Ручей серебра застыл в углублении почвы - это расплавились предохранители приемной энергостанции... При свете прожектора... люди увидели поразительное зрелище - металл конструкций опытной установки был размазан по борозде тонким слоем, отчего она сверкала, будто хромированная".

Важнейший параметр любого провода, кабеля или шнура - площадь поперечного сечения проводника (токопроводящей жилы). От нее зависит максимально допустимый ток, который может длительно по нему протекать. Проводник с малым поперечным сечением имеет невысокую проводимость, следовательно, достаточно высокое сопротивление. Протекание значительного тока вызывает нагрев проводника за счет выделяющегося тепла, что может стать причиной плавления и деформации изоляции, утраты изолирующих свойств, а в худшем случае - плавления самой токоведущей жилы.

С выбором площади поперечного сечения тесно связан вопрос материала токоведущей жилы. Проводник может быть изготовлен из электротехнической меди, алюминия или стали. Во многих действующих ЭУ используются провода и кабели с алюминиевыми жилами, что связано с их дешевизной и меньшей, по сравнению с медными, массой. Однако алюминиевые жилы имеют меньшую проводимость, нежели медные, а также меньшую механическую прочность при многократных изгибах. Кроме того, алюминий обладает текучестью под воздействием механической нагрузки, из-за чего винтовые соединения алюминиевых жил ослабевают, и их приходится периодически подтягивать. Все это привело к изменению требований к проектированию ЭУ и сейчас в общественных и жилых зданиях повсеместно предписывается применять проводники с медными жилами.

Наиболее часто используемые на практике таблицы 1.3.4 и 1.3.5 из "Правил устройства электроустановок (ПУЭ)", предназначенные для выбора сечения проводников в зависимости от расчетного тока, сведены в табл. 1.

Таблица 1. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией (А)

Нужно учитывать, что при сечении медных проводников до 16 мм2 и алюминиевых - до 25 мм2 следует выбирать фазный и нулевой проводники равного сечения. При больших сечениях допускается уменьшение сечения рабочего нулевого проводника при условии, что ожидаемый максимальный ток нулевого проводника не превысит его длительно допустимого тока.

В подавляющем большинстве случаев наиболее удобны проводники с изоляцией из поливинилхлорида. Такая изоляция технологична, характеризуется достаточной механической и электрической прочностью, однако при отрицательной температуре теряет эластичность и может трескаться при изгибе. Это свойство нужно учитывать при прокладке проводников на открытом воздухе зимой. В табл. 2 приведены характеристики некоторых видов кабельно-проводниковой продукции, применяемой при монтаже РУ.

При выборе проводников необходимо учитывать тип изоляции и защитного покрова. К примеру, кабель, прокладываемый в земле, обязательно должен иметь броню - конструктивный элемент из стальных лент или проволок, защищающий от повреждений. В практике монтажа РУ чаще всего приходится защищать провода при открытой прокладке по стенам, в полостях стен и потолков, а также на конструкциях. В некоторых случаях обязательно использование кабелей и проводов с негорючей изоляцией.

Рассмотрим случай из практики, когда неправильный выбор провода не повлек серьезных последствий. К сожалению, ошибки при выборе кабельно-проводниковой продукции часто становятся причиной серьезных аварий и пожаров.

Пример 1. Световая надпись "Ресторан" (высота буквы около 0,8 м), смонтированная на крыше здания, была конструктивно оформлена в виде глухих коробов, подсвеченных изнутри люминесцентными лампами (ЛЛ) мощностью18 Вт. Лампы включались по схеме, приведенной на рис. 1. Включение питания РУ производилось обычным выключателем открытой проводки, в котором наблюдалось сильное искрение в момент отключения. Через неделю после ввода установки в эксплуатацию выключатель стал сильно нагреваться, затем вышел из строя из-за деформации корпуса. После замены новый выключатель проработал несколько дней, также нагреваясь, и вышел из строя. К моменту осмотра выключатель имел сильно обгоревшие контакты и деформированный корпус. В цепи питания использовался провод ПУГНП 2x1, который при работе РУ ощутимо нагревался, особенно вблизи выключателя.

Исходные данные для расчета:

• 50 шт. ЛЛ мощностью 18 Вт с одноламповыми дросселями 1И18/20;

• питание - сеть 220 В 50 Гц.

Казалось бы, общая мощность установки составит: P = 18 х 50 = 900 Вт,

а рабочий ток при питании от сети 220 В:

I= P / U = 900 / 220 = 4,09 А

Однако в этом расчете кое-что упущено. В цепи каждой ЛЛ включен элемент, обладающий значительной индуктивностью, - пускорегулирующий аппарат (ПРА), или, проще говоря, дроссель. Поэтому в токе такой цепи имеется значительная реактивная составляющая.

Активная мощность в цепи переменного тока, содержащей индуктивные и емкостные элементы, будет рассчитываться по следующей формуле: Р = UI cosφ.

Для лампы 18 Вт I = 0,37 A, a cosφ = 0,4.

Тогда: Р = 50х (220 х 0,37 х 0,4) = 2035 Вт.

Заметим, что вычисленное значение существенно выше, чем полученное сначала. Определим теперь полную мощность:

S = UI=50 x (220 х 0,37) = 4070 ВА.

Поскольку все лампы включены параллельно, ток, потребляемый установкой, составит:

IΣ = 50x 0,37= 18,5 А.

Результат получился интересный. А ведь казалось, что общая мощность составит менее киловатта, а ток - чуть более 4 А. Стоит заметить, что выключатель, примененный в рассмотренной установке, был рассчитан на номинальный ток 6 А. Значит, рабочий ток установки превышал его более чем втрое, да еще имел солидную реактивную составляющую, наличие которой всегда заставляет снижать номинальный ток коммутационных аппаратов (на 30-40%).

Рис 1. Схема включения ЛЛ со
стартерным ПРА (к Примеру 1)
Из табл. 2 видно, что расчетный ток (18,5 А) превосходит длительно допустимый ток для провода 2x1 мм2 с медными жилами. Линию пришлось заменить, использовав провод ПУГНП 3x2,5, что позволило не только обеспечить нормальный тепловой режим, но и в дальнейшем применять ту же линию для питания дополнительных световых коробов. Выключатель был заменен автоматическим выключателем АП-50-2МТ. После этого перегрев проводов и выключателя был устранен.

В заключение заметим, что рассмотренное решение не оптимально - мы ликвидировали последствия явления, а не его источник. Ток, потребляемый установкой, можно было значительно снизить (до 5-6 А) путем включения специальной цепи, повышающей коэффициент мощности (так называемых косинусных конденсаторов). Однако этот вопрос существенно сложнее и требует отдельного рассмотрения.

Таблица 2. Сортамент проводов, кабелей и шнуров, применяемых в рекламных установках

Защита от перегрузок и коротких замыканий

Как гласит пятый закон Клипштейна при создании опытных образцов и производств (из законов Мерфи): "Прибор, защищенный быстродействующим плавким предохранителем, защищает предохранитель, сгорая до него".

Конечно, для защиты цепей можно использовать и плавкие предохранители, но сегодня это уже анахронизм. Их применение целесообразно в специфических случаях: в цепях, в которых маловероятно возникновение аварийных режимов и, следовательно, не требуется их частой замены, в некоторых специальных устройствах, а также тогда, когда за счет снятия предохранителя образуется видимый разрыв электрической цепи. Поскольку питание РУ требует частых включений-отключений, оперативных переключений для обслуживания и ремонта, то наиболее целесообразно отказаться от применения предохранителей в их цепях в пользу автоматических выключателей с комбинированным - тепловым и магнитным - расцепителем. Таким образом создается своего рода двухуровневая защита, существенно повышающая надежность работы, что неоднократно проверено на практике. Приборов такого типа на нынешнем электротехническом рынке не счесть. Однако при выборе нужно помнить - экономия на безопасности может выйти боком. Так что следует пользоваться надежными, проверенными в работе устройствами. Среди модульных устройств, предназначенных для монтажа на рейку ТН35 ГОСТ Р МЭК 60715-2003 (именуемую в обиходе DIN-рейкой), очень удобны и надежны выключатели ВА 47-29 на ток 0,5-63 А и ВА 47-100 на ток 80-100 А с числом полюсов от одного до четырех.

Широко распространенные в жилых домах и общественных зданиях автоматы АЕ1031 и их предшественники АБ-25, A3161 имели только тепловой расцепитель. За счет этого в ряде случаев при коротком замыкании (КЗ) автомат срабатывал с некоторым замедлением, обусловленным невысоким качеством заводской сборки. Порой такие задержки становились причиной серьезных повреждений электрических сетей и электроприборов.

В состав проектной документации любой ЭУ обязательно включается очень важный документ - таблица выбора кабелей и проводов по максимально допустимому длительному току, а также аппаратов, предназначенных для защиты этих проводников от токов перегрузки и КЗ (табл. 3). В таблицу сводятся все данные о линиях, прокладываемых в составе электроустановки, - исходные (параметры электроприемников, длины линий) и расчетные (токи - длительный и КЗ, выбранные типы кабелей и проводов, автоматических выключателей). Такая форма сведения данных удобна и наглядна.

О выборе проводников мы уже говорили выше. Исходя из длительно допустимого для них тока, выбирается и аппарат защиты. При этом следует учитывать, что в момент включения большинства электроприборов потребляемый ими ток значительно больше, чем номинальный. Особенно это характерно для потребителей с низким коэффициентом мощности - асинхронных электродвигателей, трансформаторов (в том числе и газосветных), разрядных ламп с индуктивными ПРА и т.п., а также ламп накаливания. Поэтому номинальный ток автомата должен быть больше номинального тока нагрузки. Для РУ следует использовать коэффициент 1,6. Поясним это на примере.

Пример 2. Полученный в примере 1 номинальный ток РУ - 18,5 А. Тогда ток уставки автомата равен: I = 1,6 х 18,5 = 29,6 А.

Выбираем ближайший номинал автомата - в нашем случае это 32 А.

При большой протяженности линии необходимо произвести проверку надежности срабатывания автомата при однофазном КЗ, то есть при замыкании фазного провода на землю. Этот расчет относительно несложен, но кропотлив, поскольку требует учета сопротивлений всех элементов, входящих в проверяемую цепь. К примеру, предельная длина медного провода сечением 1,5 мм2, защищаемого автоматическим выключателем на ток 16 А, не должна превышать 70-80 м (двухпроводной линии). Критерием надежности срабатывания автомата при КЗ служит превышение током КЗ тока отсечки автомата не менее чем в шесть раз. Именно для этого в табл. 3 имеется графа "Ток однофазного КЗ, А".

Таблица 3. Пример таблицы выбора кабелей и проводов по максимально допустимому длительному току и аппаратов защиты

ПУЭ (глава 3.1) жестко регламентируют порядок выбора аппаратов защиты. При этом оговариваются два очень важных требования. Во-первых, защита должна иметь наименьшее время отключения, то есть с момента возникновения ненормального режима работы электрической сети до отключения ее питания должно пройти очень мало времени, чтобы избежать возможных повреждений электроустановки. Во-вторых, защита должна быть селективной, то есть отключать только поврежденный участок ЭУ. Нельзя забывать и о том, что наряду с защитой элементов ЭУ от повреждений аппараты защиты служат и средством обеспечения пожарной безопасности.


Заземление и защита от поражения электрическим током

В последнем седьмом издании ПУЭ глава 1.7 "Заземление и защитные меры электробезопасности" была переписана заново. Новый подход к электробезопасности потребовал кардинального пересмотра ранее существовавшего подхода к устройству заземления.

На рис. 2а показана упрощенная схема питания газосветной вывески. На трансформаторной подстанции (ТП) установлен трансформатор, вторичная обмотка которого включена по схеме "звезда с нулевым проводом". Здесь общая точка обмоток (нейтраль) заземлена, и кроме трех фазных проводов к потребителю идет четвертый провод - нулевой. Такая схема включения нейтрали носит название глухозаземленной нейтрали и наиболее широко используется в ЭУ жилых, общественных и промышленных зданий.

Заземление нетоковедущих проводящих частей ЭУ и зданий производят для того, чтобы при возникновении контакта проводников с этими частями на них не возникло опасного для жизни напряжения. В этом случае проводник, соединяющий, к примеру, корпус электродвигателя с заземлителем, выполняет функцию уравнивания потенциалов корпуса, к которому может прикоснуться человек, и земли, с которой тот имеет постоянный электрический контакт, стоя на ней.

В ПУЭ выделены два различных понятия. Выравнивание потенциалов - снижение разности потенциалов (шагового напряжения) на поверхности земли или пола с помощью защитных проводников, проложенных в земле, в полу или на их поверхности и присоединенных к заземляющему устройству, или с помощью специальных покрытий земли. Уравнивание потенциалов - электрическое соединение проводящих частей для достижения равенства их потенциалов.

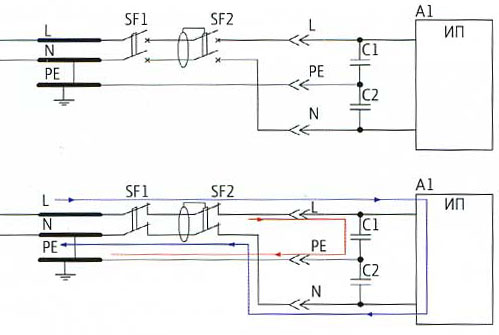

Рис 3. Работа УЗО в цепях при наличии тока утечки.
Синим цветом показано протекание рабочего тока, красным - тока утечки,
возникающего из-за наличия фильтров С1 и С2
В соответствии с действующими требованиями заземлению подлежат все проводящие элементы здания - металлические трубы водопровода, канализации, отопления; воздуховоды вентиляции и т.п. Все эти элементы должны соединяться заземляющими проводниками с главной заземляющей шиной, а она в свою очередь - с системой повторного заземления нулевого проводника. По этому принципу должны выполняться все вновь проектируемые и реконструируемые ЭУ

Что будет, если в правильно выполненной ЭУ произойдет КЗ фазного провода L1 на корпус заземленного электрооборудования? Этот случай показан на рис. 2б. Поскольку сопротивление цепи заземления невелико, разность потенциалов между корпусом и землей будет небольшой и безопасной для человека (показания вольтметра PV близки к нулю), а ток КЗ, протекающий в этой цепи, вызовет срабатывание автоматического выключателя, который отключит поврежденный участок.

Однако далеко не всегда все выглядит так благополучно.

Пример 3. Крышная РУ была насыщена электрооборудованием: большое количество газосветных ламп (ГЛ), питаемых от десятка трансформаторов (ГТ), световые короба с ЛЛ, стробоскопы. Металлокаркас РУ был установлен на плоской рубероидной кровле здания. Обслуживание РУ в течение зимы производилось без каких-либо затруднений. Однако весной один из электриков, производивших осмотр включенной РУ для выявления неисправных ГЛ, при касании каркаса ощутил "укол" электрическим током, к счастью, безопасный для здоровья. При измерении вольтметр показал разность потенциалов между нулевым проводником и каркасом около 220 В, индикаторная отвертка показывала наличие опасного напряжения на каркасе. При осмотре было выявлено, что каркас не заземлен. Один из проводов имел скрутку с плохо наложенной изоляционной лентой, которая касалась каркаса. Весной скрутка намокла, и возник электрический контакт между каркасом и фазным проводом (рис. 2в). Неисправность была устранена путем удаления скрутки и прокладки заземляющего проводника.

Не менее важно и устройство заземления одного из выводов или средней точки ГТ (п. 6.4.9 ПУЭ). Справедливость этого требования иллюстрируют рисунки 2г и 2д. Очевидно, что при касании одного из проводников, питающих группу ГЛ, человек окажется под воздействием разности потенциалов, равной выходному напряжению ГТ. Если же средняя точка его заземлена, то эта разность уменьшается вдвое. Заземление это выполняет и ряд других функций: облегчает режим работы изоляции высоковольтных проводов, поскольку потенциал провода относительно земли также снижается, а разноименные выводы обмотки обычно прокладываются вдали друг от друга. Уменьшается опасность возникновения искровых разрядов при повреждении ГЛ или высоковольтных цепей - в этом случае ток высокого напряжения по кратчайшей цепи замыкается на землю, в то время как при изолированной от земли вторичной обмотке ГТ разрыв цепи нагрузки обычно вызывает многочисленные искрения, часто становясь причиной пробоя изоляции проводов.

Безопасность эксплуатации ЭУ обеспечивается не только строгим соблюдением требований к устройству заземления, но и использованием устройств защитного отключения (УЗО). К сожалению, те, кто занимается эксплуатацией ЭУ, часто относятся к УЗО скептически, что вызвано как присутствием на рынке большого числа недоброкачественных устройств сомнительного происхождения, так и многочисленными ошибками в их проектировании и монтаже. Самые серьезные проблемы возникают при установке УЗО в цепях, питающих большое количество компьютеров или иных устройств, снабженных сетевыми фильтрами, выполненными по схеме (рис. 3).

Устройство УЗО схематично показано на рис. 4. Основой устройства является простой электрический аппарат - трансформатор тока нулевой последовательности, представляющий собой ферромагнитный сердечник с тремя обмотками (рис. 4а). По двум обмоткам протекает ток нагрузки, третья связана с отключающей обмоткой К. В нормальном режиме токи фазного и нулевого проводов равны и направлены на встречу друг другу. Создаваемые ими в сердечнике трансформатора магнитные потоки компенсируются, поэтому в третьей обмотке тока нет (рис. 46). Если возникнет ток утечки, обусловленный ослабленной изоляцией, касанием любого из проводников земли или прикосновением к ним человека, равенство токов в фазном и нулевом проводниках нарушится, возникнет магнитный поток, индуцирующий в третьей обмотке трансформатора ЭДС. В результате этого через обмотку К пойдет ток, который вызовет отключение УЗО. Устройство защитного отключения должно обладать весьма высоким быстродействием - не меньше 0,3 сек. Эксперименты, проводившиеся еще в 30-х годах XX века на добровольцах, показали, что УЗО надежно защищает человека от воздействия электрического тока, исключая опасность для жизни.

Многие электроприборы снабжены фильтрами, предотвращающими проникновение в сеть высокочастотных помех, генерируемых прибором. Фильтры такого типа имеют два или более конденсаторов, включенных по схеме (рис. 3). При этом возникает утечка тока с фазного провода на защитный нулевой проводник PEN. При параллельном включении через одно УЗО нескольких потребителей с такими фильтрами возможны ложные отключения устройства. Поэтому в таких случаях следует выбирать УЗО с большей уставкой (30 мА вместо 10 мА) либо разделять потребителей для включения через несколько УЗО.

Несмотря на бытующее убеждение, что УЗО нормально работает только при наличии хорошего заземления, эти устройства можно применять и в старых ЭУ где в ряде случаев повторное заземление нулевого проводника не проводилось, а сети выполнены двухпроводными - без защитного проводника РЕ. В этом случае устройство включается по схеме (рис. 5б) и успешно выполняет свои защитные функции. Нужно лишь следить за тем, чтобы нулевой проводник, разрываемый УЗО, не использовался в качестве совмещенного рабочего и защитного PEN после устройства (рис. 5в).


Пожарная безопасность

На вопросах пожарной безопасности РУ можно было бы и не останавливаться, поскольку они тесно связаны с правильным решением задач проектирования, монтажа и обслуживания электротехнической части установок. Однако хотелось бы заострить внимание на нескольких важных деталях, о которых часто забывают.

Во-первых, прокладка электрических проводов и кабелей непосредственно по поверхностям из сгораемых материалов не допускается. То же относится и к проходу проводников через стенки из таких материалов. Необходимо обеспечить зазор между проводом и поверхностью из сгораемых материалов не менее 10 мм. При невозможности этого проводник следует отделять от сгораемой поверхности слоем несгораемого материала, выступающим с каждой стороны проводника не менее чем на 10 мм.

Пример 4. Неожиданно погасла газосветная установка (ГУ). При осмотре был обнаружен прожженный изолирующий колпачок. Причина - высоковольтный провод был прикручен к выводу ГЛ "на честном слове" - одним оборотом, не более. Под собственным весом (провод был довольно длинный и уходил вертикально вниз) он постепенно сполз с вывода, цепь разомкнулась, началось искрение. В результате колпачок прогорел, однако пленка, покрывавшая щит, на котором стояли лампы, к счастью, не загорелась.

Во-вторых, следует очень тщательно подходить к выполнению контактных соединений. Старое правило электриков гласит: "Холодная пайка - всегда горячая, горячая пайка - всегда холодная". Под холодной пайкой подразумевается скрутка, под горячей - собственно пайка, сварка, сюда же относятся опрессовка, использование винтовых зажимов и т.п. Единственное соединение, где технологически обусловлена скрутка проводников, - подключение высоковольтных проводов к ГЛ. Для нормальной работы такого соединения длина скрутки должна быть не менее 20 мм, а высоковольтный провод - иметь резерв длины, чтобы не создавать механической нагрузки на электрод лампы.


Рис 5. Примеры использования УЗО. а - в ЭУ с раздельными рабочим и защитным нулевыми проводниками N и PE; б - в старых ЭУ при отсутствии защитного проводника PE; в - в таких случаях применение УЗО не допускается.

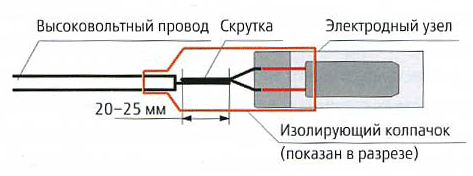

Рис 6. Подключение высоковольтного провода к ГЛ

Пример 5. Погасла крышная ГУ, в которой работало 12 ГТ (10 кВ, 25 мА). Питающая линия была проложена от группового щитка персоналом заказчика. После возникновения неисправности обнаружена скрутка, которой соединялись два отрезка питающего провода. Из-за достаточно большого тока, потребляемого ГУ, скрутка сильно нагревалась, жилы проводов окислились, изолента, покрывавшая скрутку, сгорела. В итоге фазный провод отгорел по скрутке, и питание ГУ прекратилось. Для устранения неисправности пришлось поставить ответвительную коробку, вновь соединить провода, установив клеммник. За последующие три года никаких проблем это соединение больше не вызывало.

В-третьих, необходимо систематически проверять исправность ЭУ при эксплуатации - регулярно производить внешний осмотр, опробовать действие УЗО (при помощи кнопки "тест" выполняется ежемесячно), ежегодно измерять сопротивление изоляции и заземления.

И, наконец, в-четвертых, всегда следует очень тщательно подходить к подбору персонала, занятого проектированием, монтажом и обслуживанием ЭУ Это замечание относится как к изготовителям рекламы, так и к ее заказчикам - если, конечно, и те и другие хотят спать спокойно. Очень часто причиной проблем становится работа "народных электриков".

Конечно, в рамках одной статьи сложно рассказать о многочисленных проблемах, возникающих при работе рекламных ЭУ Здесь мы лишь коротко коснулись вопросов расчета и проектирования установок, а именно эта тема стоит особенно остро, недостаток грамотных проектировщиков ощущается постоянно. Однако со временем положение все же меняется к лучшему - изготовители рекламы сомнительного качества постепенно вытесняются с рынка.

Некоторые проблемы с завидным постоянством возникают перед проектировщиками и эксплуатационниками:

• компенсация реактивной мощности необходима в крупных ГУ Однако и в небольших установках применение цепей фазовой коррекции небесполезно;

• работа РУ в условиях нестабильного напряжения питания либо при повышенном или пониженном напряжении;

• обеспечение нормальной работы РУ в условиях экстремально низких и высоких температур;

• безопасность и удобство обслуживания РУ.
