Новое слово в экологичном производстве неона.

Преимущества применения экологически чистых электродов Infinilite ECO:

  • Отсутствие контакта на этапах приобретения, хранения и применения с жидкой ртутью.
  • Стеклодув не подвергается воздействию вредных паров ртути, что соответствует нормам безопасности труда.
  • Вакуумные насосы и манифольд не загрязняются ртутью.
  • Лампа содержит строго необходимое количество ртути для эффективного и продолжительного свечения люминофора.
  • Отсутствие необходимости изготовления ловушки для ртути и ее утилизации, экономия времени стеклодува и сокращение других затрат.
  • Компания Зенон является эксклюзивным поставщиком на территории Российской Федерации электродов под маркой Infinilite ECO.
  • Новые электроды Infinilite ECO сегодня являются единственными в своем роде электродами на Российском рынке.
  • В электродах Infinilite ECO объединены все современные технологии и материалы высочайшего качества.

ВНИМАНИЕ!

МАКСИМАЛЬНАЯ длина деталей, в которых используются электроды Infinilite ECO составляет 1.5 метра!

Электроды Infinilite ECO

Процесс активации электродов Infinilite ECO стандартный, за исключением момента активации капсулы, который происходит после активации самих электродов.

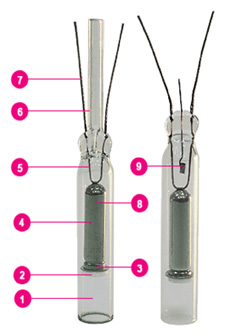

  1. Свинцовое стекло
  2. Кольцо из керамики
  3. Слюда
  4. Активацирующий слой (внутри стакана)
  5. Жесткий никелевый провод
  6. Штенгельная трубка
  7. Выводы из никелевого сплава
  8. Стакан из чистого железа с никелевым покрытием
  9. Капсула

Структура электрода Infinilite ECO

Структура электрода Infinilite ECO

Структура электрода Infinilite ECO

Технические характеристики:

Модель Капсула(мг) Размер (диаметр, длинна, мм) Рабочий ток (мА)
12/45С 25 12/69 45
12/45СТ нет 12/63 45
15/80С 25 15.5/72 80
15/80СТ нет 15.5/66 80


Упаковка: Электроды поставляются в картонных коробках по 100 штук.

Наименование Размер коробки Объем коробки Вес коробки
  Длина, мм Ширина, мм Высота, мм м³ кг
12/45 С 150 150 130 0.0029 1.21
12/45 СT 150 150 130 0.0029 1.34
15/80 C 200 200 130 0.0052 1.54
15/80 CT 200 200 130 0.0052 1.70

Прожиг электродов и активация Hg капсулы

Прожиг электрода по стандартной схеме

Прожиг электрода по стандартной схеме

Схема подключения при активации электродов

Запаять штенгельный электрод перед активацией Hg-капсулы

Схема подключения при активации электродов

Схема подключения при активации Hg-капсулы

Инструкция по активации электродов Infinilite ECO

  1. Открыть главный клапан и откачать трубку до давления в 3-4 мм рт. ст. Закрыть главный клапан.
  2. Включить бомбардер и подать ток в 250 мА. Удерживать давление в трубке на уровне 3-4 мм рт. ст. с помощью регулирования главным клапаном.
  3. Когда деталь разогреется до 75°C, увеличить ток до 350 мА для 12 мм электрода или 450 мА для 15 мм электрода.
  4. Удерживайте давление в промежутке 3-4 мм рт. ст. с помощью главного клапана, при температуре 300°C.
  5. При температуре свыше 300°C, увеличить ток до 500 мА для 12 мм электрода или 800 мА для 15 мм электрода, снизить давление до 1.5 мм рт. ст.
  6. Когда электроды покраснеют полностью, открыть полностью главный клапан на несколько секунд и выключить бомбардер.
  7. При открытом клапане, дайте трубке остыть до 50°C. При этом давление должно быть около 0.005 мм. рт. ст.
  8. Заполнить трубку газом.

ПРИМЕЧАНИЕ: при включенном бомбардере, если давление воздуха в трубке высокое (изобилие воздуха в трубке), ионы будут сталкиваться с молекулами воздуха и температура в трубке будет быстро расти, в то время как температура электродов будет расти медленно. Если же давление воздуха в трубке низкое (вероятность столкновения ионов с молекулами воздуха низкая), кинетическая энергия ионов не будет снижаться, тем самым разогревая электроды. Следовательно, электроды разогреваются быстро, а стекло медленно.

На заключительном этапе, после того как лампа заполнена инертным газом и отпаяна от манифольда, зажимы тренировочного трансформатора подсоединяют к выводу капсулы и противоположному электроду. На короткое время, 5-6 раз по 1 секунде подается высокое напряжение с интервалом 2 секунды, в лампе возникает разряд, капсула принимает раскаленный цвет. Затем готовая лампа устанавливается на тренировку, как в случае применения традиционной технологии. Если через 10 минут лампа не будет равномерно светиться, то необходимо повторить цикл активации 3-4 раза по 1 секунде с интервалом в 2 секунды.

Пример маркировки электродов INFINILITE ECO:

Пример маркировки электродов INFINILITE ECO

Электрод Infinilite 12/45 CT

  • 12 - диаметр электрода
  • 45 - рабочий ток электрода
  • С - наличие керамического кольца
  • T - наличие штенгельной трубки
  • 100 - шт в упаковке.
