Течеискатель - прибор, который помогает определить наличие возможных микротрещин или пробоев в трубке и манифольде [...]
ЗЕНОН - Рекламные Поставки

Электронные преобразователи для неона Преобразователи TECNOLUX

Преобразователи TECNOLUX
Спецификация
Напряжение питания 230 В
Фактор мощности cos φ = 0.95
Допустимые перепады температур от -40oС до +40oС.
Гарантия 2 недели
Дополнительная информация:
  • Электронные преобразователи Tecnolux (Италия) благодаря применению микропроцессора имеют уникальную систему защиты от миграции ртути.
  • Предназначены для интерьерного и наружного применения.
  • Преобразователи соответствуют европейским нормам EN 61347-2-10 "Директивы L.V. (низкое напряжение)", а также нормам EN 61000-3-2 и EN 61547 "Директивы электромагнитной совместимости (ЕМС)".

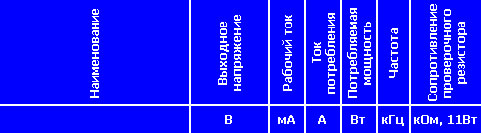

Технические характеристики преобразователей

Преобразователь 3025

3 000

20

0,10

25

50

-

MINIPLUS 9020K (CE)

9 000

20

0,35

80

24,5

25

MINIPLUS 9020K (CE) Dimmer

9 000

20

0,35

80

24,5

25

MINIPLUS 9020K (CE) Flasher

9 000

20

0,35

80

24,5

25

MIDI 7025TW

7 000

25

0,30

80

19

15

MAХI 12025TW

10 000

25

0,50

125

19

10

MIDI 5035K

5 000

30

0,75

95

19

6

MAХI 12035K

10 000

30

1,30

165

19

10

MAXI ECG 7035 Dimmer

7 000

30

0,50

120

19

15

MIDI 4050K

4 000

42

0,75

95

19

6

MAХI 8050K

8 000

42

1,20

150

19

6

  • MINIPLUS 9020K (CE) Dimmer - имеет встроенный потециометр, вращая ручку которого, можно регулировать яркость в диапазоне от 20 до 100%;
  • MINIPLUS 9020K (CE) Flasher - имеет встроенный потециометр, вращая ручку которого, можно регулировать динамику включения/выключения в интервале от 0,5 до 3 с;
  • MAXI ECG 7035 Dimmer - имеет модуль управления, который позволяет регулировать яркость нескольких преобразователей одновременно от одного потециометра, который устанавливается в любом удобном месте.

Электронная плата, которую использует Tecnolux, содержит в себе микропроцессор, изготовленый в США. Микропроцессор - это маленький компьютер. Программное обеспечение выполняет около 500 операций, в том числе по проверке напряжения питания, выходного напряжения и тока в лампах.

Микропроцессор и большая часть остальных компонентов, для повышения надежности, устанавливается на миниатюрной плате, называемой Гибридным модулем. (Ноу-хау, используемое долгое время в военной промышленности).
С помощью программного обеспечения Микропроцессора можно задавать и изменять все характеристики электронных конверторов,  а именно:

  • частоту;
  • напряжение и вторичный ток;
  • димминг (регулировка по яркости) и флешшинг (мигание);
  • защиту от короткого замыкания;
  • защиту от утечки на землю;
  • защиту от миграции ртути (для аргонных смесей);
  • защиту от "эффекта бусинок" (для неона);
  • некоторые другие характеристики.

В трубках, наполненных неоном микропроцессор ликвидирует "эффект бусинок", вводя в лампу частично направленный ток. Кроме того, в преобразователях "Tecnolux" предусмотрена защита от эффекта миграции ртути в аргоновых трубках: микропроцессор с регулярным интервалом изменяет направление тока, "толкая" ртуть то в один конец трубки, то в другой.

Преобразователи Tecnolux можно использовать при нагрузке от 20% от номинальной, что существенно упрощает расчет.

Таблица расчета номинальной нагрузки электронных преобразователей

Электрическая длина рассчитывается путем прибавления к линейной длине неоновых ламп по 0.5 м на каждую пару электродов. Пример: линейная длина - 4 м в 3-х элементах, следовательно, электрическая длина равна 4 + (3 x 0.5) = 5.5 м.

НЕОН   Смесь К4 (75 % неона, 25 % аргона) + Hg
Наименование Диаметр трубок , мм Диаметр трубок , мм
8 10 12 15 18 8 10 12 15 18
Преобразователь 3025

-

-

-

-

-



3,5

3,9

4,2

4,5

4,8

MINIPLUS 9020K (CE)

7,0

8,0

8,6

9,3

10,0



9,8

11,0

12,0

13,0

14,0

MINIPLUS 9020K (CE) Dimmer

7,0

8,0

8,6

9,3

10,0



9,8

11,0

12,0

13,0

14,0

MINIPLUS 9020K (CE) Flasher

7,0

8,0

8,6

9,3

10,0



9,8

11,0

12,0

13,0

14,0

MIDI 7025TW

6,0

6,5

7,0

7,5

8,0



8,2

9,0

9,5

10,5

11,5

MAХI 12025TW

8,0

9,0

10,3

11,2

12,0



11,0

12,5

14,4

15,6

16,8

MIDI 5035K

3,9

4,5

5,5

6,0

6,4



5,0

5,9

7,8

8,5

9,2

MAХI 12035K

8,0

9,0

10,3

11,2

12,0



11,0

12,5

14,4

15,6

16,8

MAXI ECG 7035 Dimmer

6,7

7,3

7,8

8,5

8,9



9,0

10,0

11,0

12,0

13,0

MIDI 4050K

-

-

4,7

5,3

6,0



-

-

6,1

7,0

7,6

MAХI 8050K

-

-

8,4

9,0

9,9



-

-

10,8

11,7

12,6

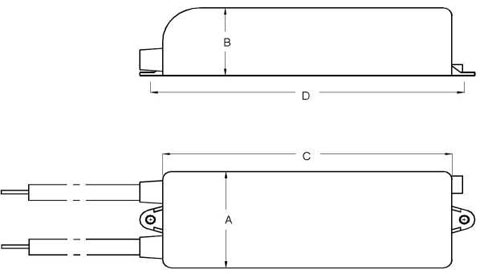

Размеры и упаковка

 Размеры и упаковка электронных преобразователей Tecnolux

Наименование A B C D Вес
мм мм мм мм г
Преобразователь 3025

30

23

84

94

120

MINIPLUS 9020K (CE)

55

34

112

125

450

MINIPLUS 9020K (CE) Dimmer

55

34

112

125

450

MINIPLUS 9020K (CE) Flasher

55

34

112

125

450

MIDI 7025TW

48

35

150

162

650

MAХI 12025TW

59

46

163

178

1100

MIDI 5035K

48

35

150

162

650

MAХI 12035K

59

46

163

178

1100

MAXI ECG 7035 Dimmer

59

46

163

178

1100

MIDI 4050K

48

35

150

162

650

MAХI 8050K

59

46

163

178

1100

Установка преобразователя

Нужно иметь в виду, что электронные преобразователи требуют особых условий установки. Необходимо соблюдать дистанции, указанные в инструкциях, избегать контактов с металлическими поверхностями и обращать особое внимание на изоляцию. При установке конвертора на металлические поверхности нужно соблюдать дистанцию не менее 10 мм. Для соединений под высоким напряжением нужно использовать кабель, соединенный с конвертором напрямую, не удлиняя его.

Преобразователи Tecnolux поставляются со специальным кабелем необходимой длины. На входе - кабель длиной 1.5 м, на выходе кабель (высоковольтный, с силиконовой изоляцией, внешний диаметр - 6.3 мм, сечение жилы - 1 мм2) - длиной 1 м.




Сертификат TecnoLux Декларация о соответствии
Полезные ссылки:
Руководство по эксплуатации блоков защиты TECNOLUX
Руководство по эксплуатации электронных пребразоватей TECNOLUX 8050
Руководство по эксплуатации электронных пребразоватей TECNOLUX 4050
Руководство по эксплуатации электронных пребразоватей TECNOLUX 12035
Руководство по эксплуатации электронных пребразоватей TECNOLUX 5035
Руководство по эксплуатации электронных пребразоватей TECNOLUX 12025
Руководство по эксплуатации электронных пребразоватей TECNOLUX 7025
Руководство по эксплуатации электронных пребразоватей TECNOLUX 3025
Руководство по эксплуатации электронных пребразоватей TECNOLUX 9020
Руководство по эксплуатации электронных пребразоватей TECNOLUX ECG 7035
